パチンコ／パチスロ機の設計を行うお客様と共同で製作した、ポリカーボネート（PC）のオリジナルサンプルです。業界で用いられる代表的な形状要素を盛り込んだ3Dデータをもとに、透明部品の仕上げ条件による見え方と機能差を比較できる構成としています。

同一形状に対し、仕上げ条件を3段階で設定。
①切削加工＋透明化処理（無研磨）
②刃物跡のみ研磨除去＋透明化処理
③全面研磨＋透明化処理（高透明）

①は最も低コストで、外形確認や大まかな可視化用途に適用。②は切削痕の影響を抑え、流体や機構の動きを実用レベルで確認可能。③は面粗度を全面で整え、導光・センシング・レンズ用途や展示モデルなど、最高レベルの透明度が求められる条件に対応します。

透明度は切削条件と後工程の連動で決まるため、工具選定・パス間隔・研磨工程を分割して管理。必要な可視化レベルに応じて工程を選択できるよう、同一データでの比較検証を行っています。

用途や予算に応じて3段階の仕上げ条件を提示します。

※複雑な形状部はすべてのグレードで磨いておりません。

透明度とは素材の透明度と加工後の面粗度で決まります。加工跡が気にならないのであれば磨くことなく、透明に表面処理だけで出来ます。

（株）アリスでは、切削条件と透明化処理を連動させて品質アップやコストダウンを実現しています。

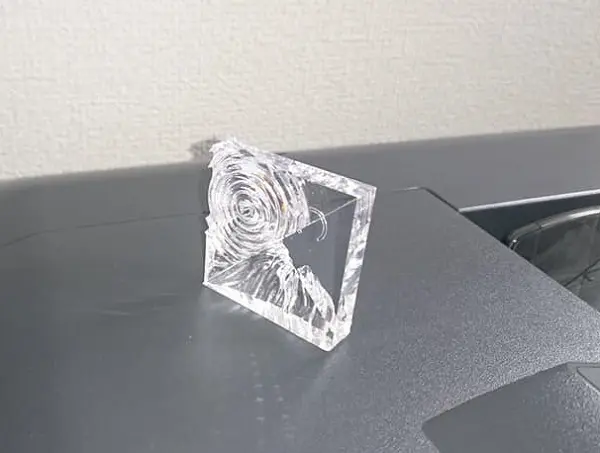

本サンプルは、ポリカーボネート（PC）の透明度の高さと加工跡が残っている品質を確認いただくための表面仕上げサンプルです。用途に応じた最適な仕上げ条件を提案するために製作した見本となります。
