（株）アリスは、破損した現物からのリバースエンジニアリングを得意としています。

画像はエレベーターで使用されている部品です。

同型のエレベーターが複数基あって、そこで使用されている摺動部品との事。

メールにて現物の画像を送っていただきました。

やはり画像ではよく形状が分かりませんでした。

それに画像の部品は欠損部があり、かなり消耗していたので、現物からの
リバースエンジニアリング対応に自信がありませんでした。

どうしてもお願いしたい。もう古いエレベーターではあるが、この部品以外は問題なく機能している。この保守メンテナンス用部品がないとエレベーターが動かなくなり、すぐに買い替えしてもらわなくなる。なんとか部品を製作して、寿命まで使っていただき、更新をお願いしたい。

そういった事情でしたので、お請けしました。

持ち込んでいただきた現物は欠損部があり消耗している使い古しの使えなくなった部品でした、新品のストックは皆無だとの事。

現物は金型での射出成形で製作されたものでした。

欲しい数量は100個程度だったので射出成形ではなく切削加工で製作する事にしました。

欠損部の形状を３Dデータで作成するために、今取り付けられている部品周りも含めて写真撮影してもらってメールしてもらいました。それで用途や機能が分かりました。同時に欠損部分もイメージ出来ました。

現物を計測して、破損部分も含めて３Dデジタルデータ化。

材質は現物と同じくジュラコン（POM)の黒を選択。

射出成形用の肉盗みは廃止。必要部だけ最低限の形状を作成。それ以外は埋めました。

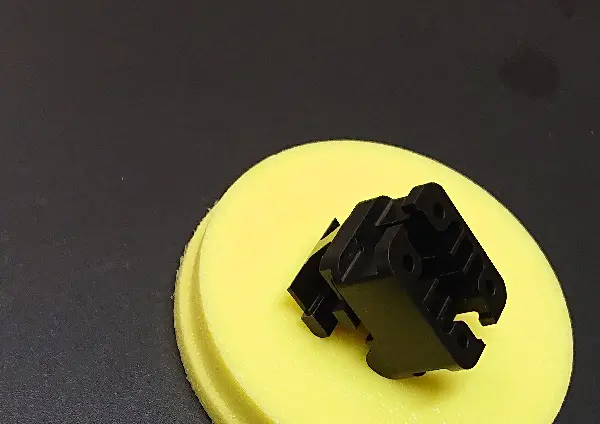

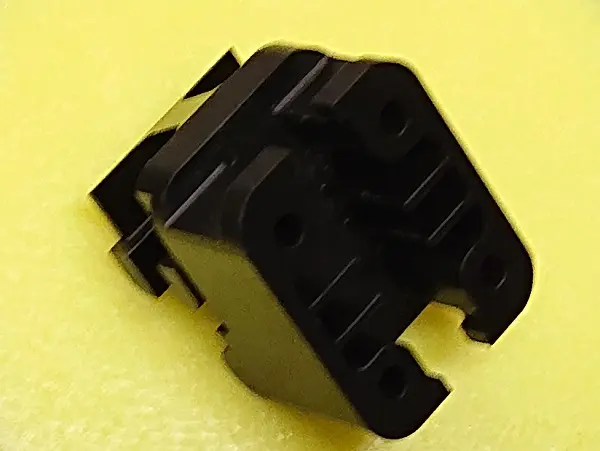

許可をいただいたので1個多めに作ったのが画像の部品です。

試作で3個製作してから実際に取り付けてもらって機能テストしていただきました。

問題なかったので量産部品を製作。

廃業や倒産が多いのでこういった内容の仕事が多く、さまざまな部品をリバースエンジニアリングで現物から製作して来ました。
